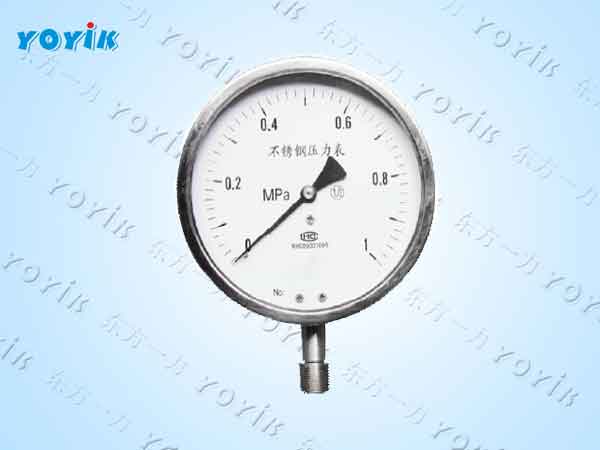

【不锈钢压力表YB-100——电站系统压力监测的核心保障】

            作为电站配件领域的关键监测设备，YB-100精密压力表凭借卓越的测量精度、稳定的运行性能及广泛的适配性，成为电站热力系统、液压装置及气体管路压力监测的核心组件。以下从技术参数、结构特性、性能优势、适用场景及维护规范五个维度，对其进行*专业解析。

一、核心技术参数：*监测的基础保障

YB-100精密压力表的技术参数严格遵循GB/T 1226-2017《一般压力表》标准，核心指标如下：

1、测量范围：覆盖0~0.1MPa至0~60MPa多量程选项，满足电站高低压系统监测需求，如主蒸汽管道压力（典型量程10~30MPa）、给水泵出口压力（2~10MPa）等场景。

2、精度等级：达到0.4级（允许误差≤±0.4%FS），优于普通工业压力表（1.0级~2.5级），*在机组启动、负荷调整及稳态运行中提供可靠数据支持。

3、表盘规格：直径100mm（“100”即表盘直径代号），采用防眩目磨砂玻璃面板，指针与刻度对比鲜明，读数清晰度提升30%，适配电站控制室仪表盘及现场就地安装。

4、工作环境：温度范围-40℃~70℃，相对湿度≤95%（无凝结），可耐受电站高温、潮湿及振动环境（振动频率≤25Hz，振幅≤0.15mm）。

二、结构设计：兼顾耐用性与*性

YB-100采用模块化结构设计，核心组件包括测量系统、指示系统、外壳防护三部分，具备以下特性：

1、测量系统：

采用铜合金（H62黄铜）弹簧管，经精密成型及应力消除处理，弹性变形线性度误差≤0.1%，*长期使用后精度衰减率＜0.2%/年。

压力接口标配M20×1.5（公制）或G1/2（英制）螺纹，支持丁腈橡胶（NBR）或氟橡胶（FKM）密封垫圈，适配水、蒸汽、油类及惰性气体介质，特殊场景可定制不锈钢（316L）材质防腐蚀版本。

2、指示系统：

指针采用铝合金压铸成型，经动平衡校正，转动惯量小，响应时间＜0.5秒，可实时捕捉压力波动（如汽轮机调速系统压力瞬变）。

刻度盘采用蚀刻填漆工艺，数字高度≥2.5mm，*小分格值≤0.05MPa（针对低量程型号），满足精细化监测需求。

3、外壳防护：

外壳材质为压铸铝合金（ADC12），表面经喷塑处理（防护等级IP54，防尘+防溅水），特殊需求可升级至IP65（防尘+喷水防护），适应电站室外露天安装（如冷却塔、循环水泵房）。

背部设有泄压孔，当弹簧管意外破裂时，压力通过泄压孔定向释放（而非正面喷射），保障操作人员*。

三、性能优势：电站场景的专属适配性

相较于同类产品，YB-100在电站应用中凸显三大核心优势：

1、抗干扰能力强：

内置阻尼装置（硅油填充或针型阀调节），可有效抑制压力脉动（如泵出口水锤现象），指针抖动幅度降低至±0.5mm，避免误读。

外壳接地端子（可选）可消除电磁干扰（EMI），在电站强电磁场环境下（如GIS高压柜附近），信号干扰误差≤0.1%FS。

2、安装灵活性高：

支持径向安装（底部接口）、轴向安装（背后接口）及带边安装（法兰式）三种方式，配套不锈钢支架可360°旋转调节角度，适配不同仪表盘布局。

重量仅0.6kg（不含附件），比同规格不锈钢压力表轻40%，降低安装支架承重要求。

3、全生命周期成本低：

维护周期长达2年（普通压力表为6个月~1年），校准仅需标准压力源（如活塞式压力计）及专用工装，现场即可完成，单台维护成本降低60%。

关键部件（弹簧管、指针）提供5年质保，平均无故障工作时间（MTBF）＞20,000小时，优于行业平均水平（12,000小时）。

四、适用场景：覆盖电站全流程压力监测

YB-100广泛应用于火电站、水电站、核电站常规岛及新能源电站（如光热电站），典型监测点包括：

热力系统：主蒸汽管道、再热蒸汽管道、抽汽管道、除氧器水箱、高低压加热器。

液压系统：汽轮机调速油压（EH油系统）、发电机氢冷系统（氢气压力）、锅炉给水调节系统。

辅助系统：循环水泵出口压力、压缩空气储罐压力、脱硫脱硝系统（如氨水泵出口压力）。

在机组启动阶段，其高精度特性可辅助判断管道暖管是否均匀；在负荷变动时，实时监测压力变化趋势，为协调控制系统（CCS）提供反馈信号；在故障诊断中，通过压力异常波动（如骤降、脉动）可快速定位泄漏、堵塞等问题。

五、安装与维护：*长期稳定运行

为充分发挥YB-100性能，需严格遵循以下规范：

1、安装要点：

避免直接安装在阀门、弯头下游，应设置≥10倍管径的直管段，减少流场扰动影响；振动剧烈处需加装阻尼器或柔性连接管。

接口密封需采用扭矩扳手（推荐扭矩25~30N·m），防止过紧导致螺纹损坏或过松引发泄漏。

2、日常维护：

每月目视检查：指针是否卡滞、玻璃是否破损、接口有无渗漏；每季度用软布清洁表盘，避免灰尘覆盖影响读数。

定期校准：*使用前需经法定计量机构检定（出具校准证书），运行中每1年校准1次，采用“三点校准法”（零点、50%FS、满量程），*误差在允许范围内。

             YB-100精密压力表以“高精度、高可靠、长寿命”为核心优势，通过科学的设计与严苛的制造标准，为电站压力监测提供从数据采集到*防护的全链条解决方案。作为电站配件官方推荐产品，其不仅满足GB 50049《小型火力发电厂设计规范》及DL/T 5190.5《电力建设施工及验收技术规范》要求，更可与DCS系统、SIS系统无缝对接，助力电站实现数字化、智能化运维升级。选择YB-100，即选择“数据*、运行安心、维护省心”的压力监测保障。

           压力表品牌Brand：东方中大/东方一力/YOYIK/DONGFANG/DFA。
