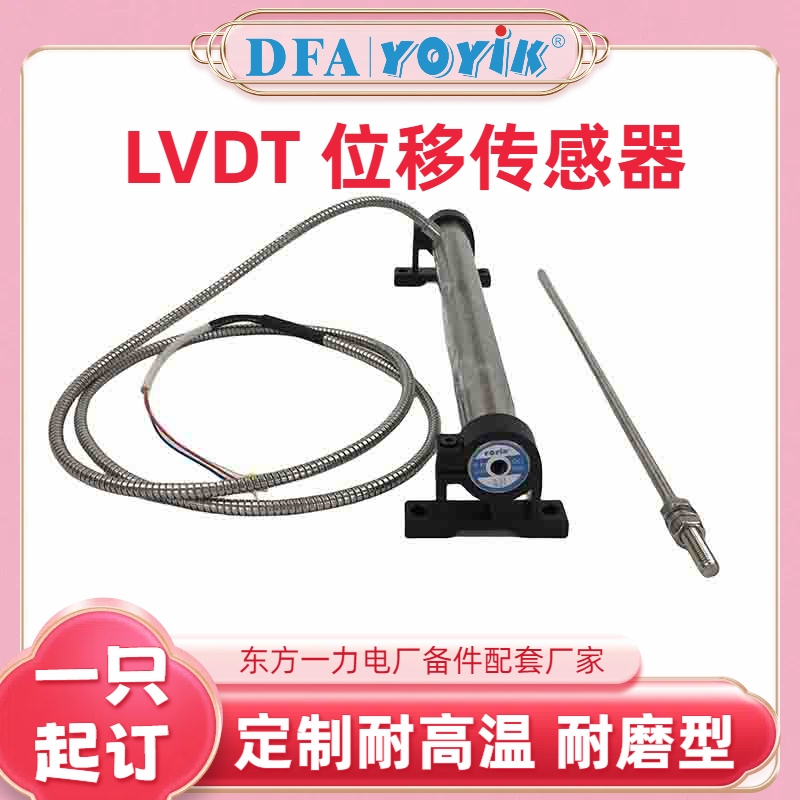

位移传感器TDZ-1E-03测量值与真实值偏差原因分析

TDZ-1E-03位移传感器常用于大型汽轮机等设备的轴向位移、径向振动监测，其测量精度直接影响设备运行状态判断。当测量值与真实值出现偏差时，可能导致设备工况误判，甚至引发*隐患。偏差产生的原因需从传感器自身性能、安装规范性、使用环境及系统匹配性等多方面排查，以下逐一解析。

咨询高精度位移传感器联系：王笑，13547043399

位移传感器TDZ-1E-03偏差原因详细分析

（一）传感器自身性能问题

1.            核心元件老化或损坏

TDZ-1E-03通常采用电感式或电容式测量原理，其内部的线圈、电容极板等核心元件长期使用后，可能因磨损、氧化出现性能衰减。例如，电感线圈匝数松动会导致电磁感应强度变化，使输出的电信号与实际位移不匹配；电容极板若出现变形或污染，会改变电容值，进而造成测量偏差。此外，传感器内部的信号放大电路元件（如电阻、电容）老化，也会导致信号处理精度下降，出现测量值漂移。

2.            出厂校准误差或校准过期

若传感器出厂时未经过严格校准，或校准数据存在偏差，会直接导致测量值与真实值不符。同时，TDZ-1E-03作为工业级传感器，需定期（通常每6-12个月）进行校准维护，若超过校准周期，其内部元件的性能漂移无法被修正，测量精度会逐渐下降。例如，某电厂使用的TDZ-1E-03因未按时校准，6个月后测量偏差从±0.01mm扩大至±0.05mm，超出设备监测允许误差范围。

3.            供电电压不稳定

该传感器正常工作需稳定的直流供电（通常为24VDC），若供电电压波动过大（如低于22V或高于26V），会影响内部信号处理电路的正常运行，导致输出信号失真。例如，当供电电压瞬间降至20V时，传感器测量值可能出现瞬时跳变，与真实位移偏差达0.1mm以上。

（二）位移传感器TDZ-1E-03安装与使用不规范

1.            安装位置与角度偏差

TDZ-1E-03对安装位置和角度有严格要求，需与被测物体的位移方向保持平行，且安装间隙需符合说明书规定（通常为0.5-1mm）。若安装时传感器轴线与被测位移方向存在夹角（如超过5°），会导致测量的位移量为“投影值”，小于真实位移值；若安装间隙过大或过小，会改变传感器的感应磁场/电场分布，引发测量偏差。例如，在汽轮机轴向位移监测中，传感器安装角度偏差3°，会使10mm的真实位移被测量为9.98mm，偏差虽小，但长期积累会影响设备运行状态判断。

2.            被测物体表面状态异常

传感器测量依赖与被测物体表面的感应作用，若被测物体表面存在磨损、锈蚀、油污或划痕，会改变表面的电磁特性，影响传感器的感应信号。例如，汽轮机转子轴颈表面若有锈蚀斑点，会导致传感器在监测过程中，对应斑点位置的测量值出现局部偏差；表面油污会削弱感应信号强度，使测量值整体偏小。

3.            振动与冲击影响

TDZ-1E-03安装在汽轮机、电机等高速运转设备上时，若设备振动过大（如振动加速度超过5g），会导致传感器与被测物体之间的相对位置发生瞬时变化，或使传感器内部元件松动，进而产生测量偏差。例如，某电机运行时振动加速度达8g，导致传感器测量值出现±0.03mm的周期性波动，与真实位移偏差明显。

（三）位移传感器TDZ-1E-03外部环境干扰

1.            电磁干扰

工业现场存在大量强电磁设备（如变频器、高压电机、电焊机等），其产生的电磁辐射会干扰TDZ-1E-03的信号传输线路。若传感器信号线未采用屏蔽线，或屏蔽层接地不良，电磁干扰会导致输出信号中混入杂波，使测量值出现波动。例如，在靠近变频器的区域，未屏蔽的传感器信号线会受到电磁干扰，测量偏差可达±0.04mm，且随变频器运行功率增加，偏差进一步扩大。

2.            温度与湿度异常

该传感器的正常工作温度范围通常为-20～80℃，相对湿度≤85%（无凝露）。若工作环境温度超出范围，会导致内部元件（如线圈、电容）的参数随温度变化而漂移，例如温度每升高10℃，线圈电阻可能增加3%～5%，进而影响测量精度；若环境湿度超标且出现凝露，会导致传感器内部电路受潮短路或漏电，引发测量值失真。例如，在夏季高温高湿环境下，某车间的TDZ-1E-03因凝露影响，测量偏差从±0.02mm增至±0.06mm。

3.            粉尘与杂质污染

工业现场的粉尘、金属碎屑等杂质若进入传感器内部，会堵塞感应间隙或附着在核心元件表面，改变传感器的感应特性。例如，粉尘进入传感器与被测物体的安装间隙，会使间隙实际尺寸变小，导致测量值偏大；金属碎屑附着在内部线圈上，会改变线圈的电感量，引发测量偏差。

（四）位移传感器TDZ-1E-03安装系统匹配与信号传输问题

1.            信号传输线路故障

传感器与控制系统（如PLC、DCS）之间的信号传输线路若存在断线、接触不良或线路电阻过大，会导致输出信号衰减或失真。例如，信号线接头松动会使信号时断时续，测量值出现跳变；线路电阻超过规定值（通常≤5Ω），会导致传输信号电压降过大，使控制系统接收的信号值小于传感器实际输出值。

2.            控制系统参数设置错误

若控制系统中对TDZ-1E-03的参数设置（如量程、分度值、信号类型）与传感器实际参数不匹配，会导致测量值转换错误。例如，传感器实际量程为0-50mm，而控制系统误设置为0-100mm，会使50mm的真实位移被显示为100mm，偏差达*；信号类型设置错误（如将4-20mA电流信号误设为0-10V电压信号），会导致测量值完全失真。

三、位移传感器TDZ-1E-03偏差排查与解决建议



偏差原因类别	具体排查方法	解决建议	预期效果
自身性能问题	1.检测供电电压是否稳定（用万用表测量）； 2.检查校准记录，确认是否过期； 3.拆解传感器（专业人员操作），检查核心元件是否老化损坏	1.安装稳压电源，*供电电压稳定在24V±5%； 2.联系专业机构进行校准，更新校准记录； 3.更换老化损坏的核心元件或整体传感器	供电稳定后，测量值波动消除；校准后偏差恢复至±0.01mm以内；更换元件后传感器性能恢复正常
安装使用不规范	1.用激光准直仪检查安装角度与位置； 2.测量安装间隙是否符合要求； 3.检查被测物体表面状态	1.调整安装位置，使传感器轴线与位移方向平行，角度偏差≤1°； 2.调整安装间隙至说明书规定范围； 3.清理被测物体表面，修复磨损、锈蚀部位	安装规范后，测量偏差减少80%以上；表面清理后，局部偏差消除
外部环境干扰	1.用电磁干扰检测仪检测现场干扰强度； 2.检查环境温度、湿度是否超标； 3.检查传感器内部与安装间隙是否有粉尘杂质	1.更换屏蔽信号线，*屏蔽层可靠接地； 2.安装温湿度调控设备（如空调、*机）； 3.定期清理传感器及被测物体表面杂质	电磁干扰消除后，测量值波动≤±0.01mm；温湿度达标后，偏差稳定在允许范围；杂质清理后，间隙异常导致的偏差消除
系统匹配问题	1.检查信号线路是否导通，测量线路电阻； 2.核对控制系统参数与传感器参数是否一致	1.修复断线、松动的接头，更换电阻过大的线路； 2.重新设置控制系统参数，*与传感器匹配	线路修复后，信号传输稳定；参数匹配后，测量值与真实值完全一致
