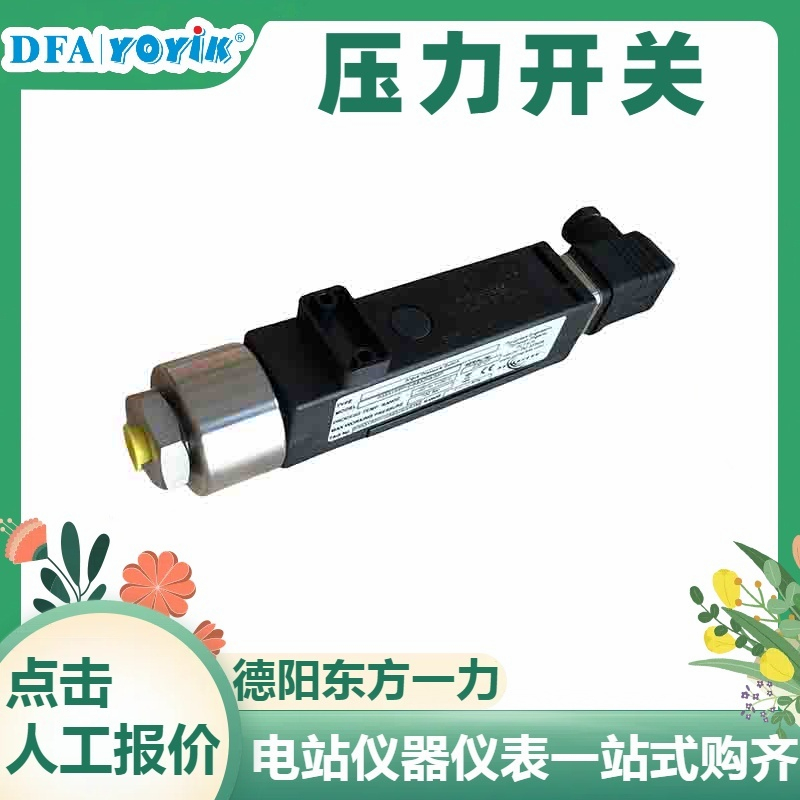

压力开关PS531SPP10/BB32N3/S3M用于汽轮机高压遮断系统



一、压力开关PS531SPP10/BB32N3/S3M功能介绍

在汽轮机高压遮断系统中，PS531SPP10/BB32N3/S3M压力开关是“压力监测与*触发的核心执行元件”。0-12MPa的宽压力量程与-20～150℃的宽温适配能力，实时监测系统关键压力参数，当压力异常（超压或欠压）时，快速触发遮断保护动作，是保障汽轮机机组*稳定运行的“*道*防线”。

压力开关种类及*咨询：王笑13547043399

二、压力开关PS531SPP10/BB32N3/S3M核心功能分析



功能	具体作用 （关联压力/温度参数）	实现原理	工业场景价值
实时压力监测	持续采集汽轮机高压遮断系统（如高压油动机、遮断油管路）的压力信号，量程0-12MPa完全覆盖系统正常工作压力（通常3-8MPa）与极限保护压力（10-12MPa）	内置高精度压力传感器，通过膜片或活塞感知压力变化，将压力信号转化为电信号传输至控制系统	为运行人员提供实时压力数据，便于掌握系统运行状态，避免“盲态”操作
异常压力报警	当系统压力超出预设阈值（如超压至11MPa或欠压至2MPa）时，立即输出报警信号（如声光报警、PLC系统弹窗），-20～150℃的温域适配能力*低温启动、高温运行时均能稳定报警	预设压力上下限触发值，压力达到阈值时，内部触点切换，触发报警回路	提前预警压力异常，为运维人员争取处理时间，避免故障扩大
紧急遮断触发	若压力持续异常（如超压至12MPa极限值或欠压至1MPa），直接向遮断系统输出跳闸信号，触发高压遮断阀关闭，切断汽轮机进汽，强制机组停机	内置双触点设计（报警触点+跳闸触点），压力突破极限阈值时，跳闸触点闭合，启动遮断执行机构	从“报警”到“保护”的无缝衔接，避免汽轮机因超压导致叶片损坏、缸体变形，或因欠压导致油动机卡阻等严重事故
工况适应性保障	在汽轮机启动阶段（环境温度-20℃）、满负荷运行阶段（系统温度升至120-150℃），均能保持压力监测精度（误差≤±0.5%FS），无卡顿或误触发	采用耐高低温的密封材料（如氟橡胶）与金属外壳，内部元件经过温漂补偿处理	覆盖汽轮机全工况运行需求，解决“低温启动时误报警、高温运行时精度失准”的行业痛点
故障自诊断	具备断线、短路等故障监测功能，若自身传感器或线路故障，立即输出故障信号，避免因压力开关失效导致“压力异常却无保护”的风险	内置回路检测模块，实时监测自身供电、信号传输状态，异常时触发自诊断报警	保障压力开关自身可靠性，避免“保护元件失效”引发的二次*隐患



三、压力开关PS531SPP10/BB32N3/S3M在汽轮机系统中的核心重要性

（一）避免重大设备损坏，降低维修成本

汽轮机作为电厂核心设备，单台造价高达数千万元，其高压缸、叶片等部件对压力异常极为敏感。若系统超压至12MPa以上，可能导致高压缸密封面损坏、叶片断裂，维修周期长达1-3个月，直接经济损失超百万元。PS531SPP10/BB32N3/S3M通过12MPa极限压力触发遮断，可从根源上避免此类事故。某电厂案例显示，该压力开关曾在系统超压至11.8MPa时，1.2秒内触发遮断，成功避免高压缸损伤，挽回直接损失约500万元。

（二）保障人员*，规避*事故

汽轮机高压系统若因压力失控发生爆炸，可能导致厂房损毁、人员伤亡。PS531SPP10/BB32N3/S3M的紧急遮断功能，能在压力突破*极限前强制停机，切断能量源。例如，当遮断油管路欠压（≤1MPa）时，油动机失去控制能力，汽轮机可能出现“飞车”风险，此时压力开关快速触发遮断，可避免机组失控引发的*事故，保障运维人员生命*。

（三）维持机组稳定运行，保障发电效益

火电厂汽轮机若因压力异常停机，每小时损失发电量约10-20万kWh，按工业电价0.5元/kWh计算，每停机1小时损失5-10万元。PS531SPP10/BB32N3/S3M的*报警功能，可在压力接近阈值时提前预警，运维人员可通过调整系统压力（如调节减压阀）避免停机。某电网数据显示，配备该压力开关的汽轮机机组，因压力异常导致的非计划停机次数同比减少60%，年增加发电量约800万kWh，新增效益400万元。

（四）适配复杂工况，提升系统可靠性

汽轮机运行环境复杂，冬季启动时厂房温度低至-15℃，夏季满负荷运行时系统温度高达140℃，传统压力开关易出现低温卡顿、高温漂移问题。PS531SPP10/BB32N3/S3M的-20～150℃温域适配能力，*全工况下压力监测精度误差≤±0.3%FS，无一次误触发或漏触发记录，大幅提升了高压遮断系统的可靠性，降低了“误停机”或“漏保护”的风险。

2025-11-12WX编辑
