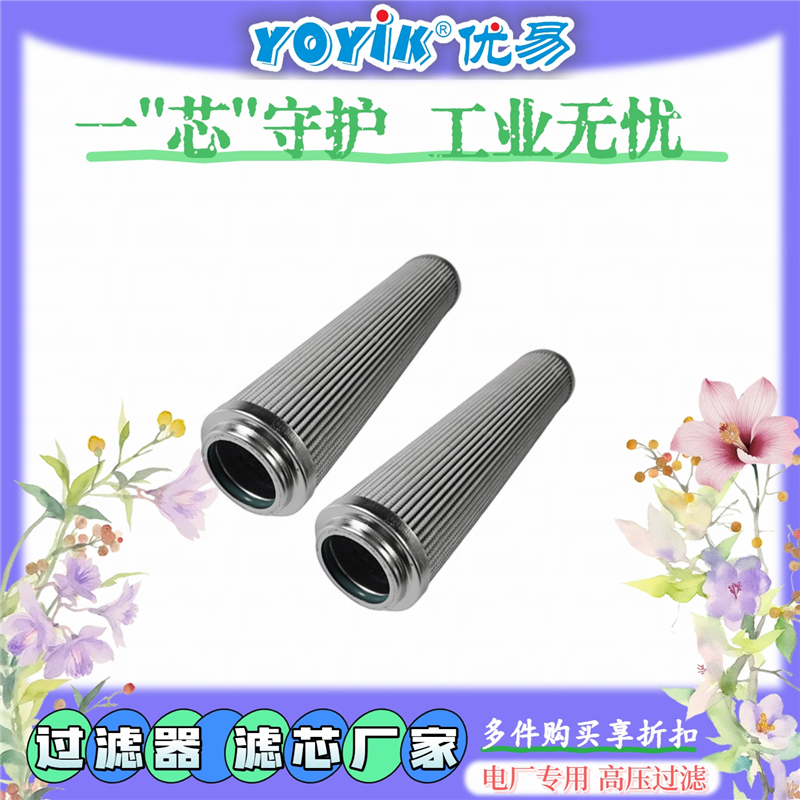

出口滤芯DP602EA03V/-W与入口滤芯区别及功能定位



一、核心逻辑梳理

主油泵入口与出口滤芯DP602EA03V/-W的设计差异，源于其在液压系统中的“分工不同”：入口滤芯是油泵的“前置盾牌”，聚焦粗过滤与泵体保护；DP602EA03V/-W出口滤芯是系统的“精滤关卡”，侧重高精度净化与下游元件防护。二者形成“先粗后精”的过滤链条，共同保障顶轴油、EH油等系统的稳定运行。

更多汽轮机主机过滤备件：EH油系统等高压滤芯咨询王笑，13547043399



二、DP602EA03V/-W与入口滤芯的关键区别对比表

对比维度	出口滤芯DP602EA03V/-W	主油泵入口滤芯	差异本质	关键词关联
安装位置与系统角色	油泵出口压力管路，紧邻油泵加压端	油泵入口吸油管路（油箱与油泵之间）	出口：加压后精滤； 入口：吸入前粗滤	DP602EA03V/-W出口滤芯压力管路过滤
过滤精度与滤材	1-25μm高精度（常用10μm），采用玻纤+不锈钢网复合滤材，除尘率达99.9%	10-20μm粗过滤（部分系统达100μm），多为单一不锈钢编织网或镀锌网	出口：拦截微小杂质； 入口：阻挡大颗粒	出口滤芯高精度过滤复合滤材入口滤芯粗过滤
工作压力与强度	公称压力达3.2MPa，耐高压结构设计，适配加压后油路	工作压力≤0.5MPa，低压环境运行，无需高强度承压能力	出口：承受系统高压； 入口：仅受吸油负压	DP602EA03V/-W耐高压入口滤芯低压适配
通流能力与压损	宽褶打折技术提升过滤面积，压损控制*，但通流能力需匹配系统流量	大孔径设计，通流能力极强，初始压损≤0.02MPa（避免泵气蚀）	出口：精度优先； 入口：流量优先	出口滤芯低阻入口滤芯大通流
工况适配特性	工作温度-10～+80℃，耐磷酸酯抗燃油腐蚀，适配电厂、钢厂严苛环境	耐温范围更广（-30～+100℃），但耐腐蚀性能较基础	出口：适配高压介质； 入口：适配油箱复杂油温	DP602EA03V/-W抗燃油过滤电厂滤芯
维护更换周期	3-6个月需检查更换（高精度滤材易堵塞）	6-12个月更换一次（粗滤堵塞速度慢）	出口：更换频繁； 入口：周期更长	出口滤芯维护周期液压滤芯更换频次



三、二者的核心作用及工业场景价值

（一）DP602EA03V/-W出口滤芯：下游系统的“精密守护者”

1.             高精度净化，保障元件寿命

油泵加压后，油液中可能混入泵体磨损产生的金属碎屑，DP602EA03V/-W通过10μm级过滤，可拦截这些微小杂质，避免其进入顶轴油系统的伺服阀、油缸等精密元件，降低卡阻、磨损故障风险。某电厂应用数据显示，使用该滤芯后，液压阀故障率从年8次降至1次以下。

2.             控制油液污染度，满足系统标准

针对磷酸酯抗燃油等特殊介质，该滤芯能有效清除胶状物质，将油液污染度控制在NAS6级以内，符合电厂EH油系统对清洁度的严苛要求，避免因油液变质导致的系统失效。

3.             高压适配与*冗余

3.2MPa的耐压能力可承受油泵出口的高压冲击，部分型号配备旁通阀，滤芯堵塞时自动打开，防止油路断供引发的设备停机。

（二）入口滤芯：主油泵的“前置保护屏障”

1.             拦截大颗粒杂质，避免泵体损伤

油箱中沉淀的铁锈、密封件碎屑等大颗粒杂质，若进入油泵会造成叶轮磨损、轴封泄漏。入口滤芯通过10-20μm粗过滤，可提前阻挡这些杂质，延长油泵寿命30%以上。

2.             保障吸油效率，防止气蚀故障

大通流能力设计*油泵顺利吸入油液，避免因滤材堵塞导致的吸油不足，从根源上解决油泵气蚀、噪音过大等问题，这对顶轴油泵等高速运转设备至关重要。

3.             降低后续过滤负荷

作为“*道防线”，入口滤芯先过滤掉大部分杂质，减少DP602EA03V/-W出口滤芯的纳污压力，间接延长其使用寿命，降低综合维护成本。
