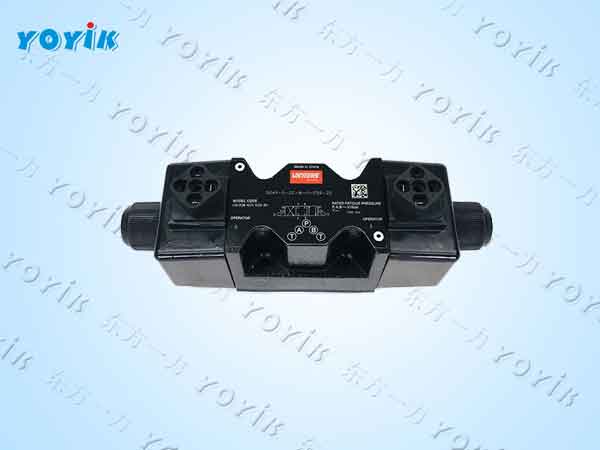

电磁阀DG4V52AVMUC620工作原理与结构特点

【电磁阀DG4V52AVMUC620工作原理与结构特点】

电磁阀DG4V52AVMUC620是伊顿威格士的液压系统用换向阀，主要用于控制液压油的流动方向，具有良好的缓动性能、密封性、高可靠性与低噪声特点。广泛应用于电厂、冶金、工程机械等对控制精度和稳定性要求较高的场合。

电磁阀DG4V52AVMUC620工作原理与结构特点：

1、工作方式：通电时电磁铁产生磁力，推动阀芯移动，改变油路通断状态；断电后由弹簧复位。

2、浸油式设计：电磁动作部件完全浸没在液压油中，减少冲击与噪音，延长使用寿命。

3、单级控制：适用于中低压、中小流量液压系统，响应速度快。

4、密封性好：无外泄漏风险，适合高清洁度要求的系统环境。

电磁阀DG4V52AVMUC620适用于多种工业控制场景，尤其适合对稳定性和寿命有较高要求的电站与重型机械系统。其浸油式结构和铸铁材质保障了长期运行的可靠性。

电磁阀品牌Brand：东方一力/YOYIK/DFA。

YOYIK/东方一力更多泵阀类相关产品展示：

关断阀HGPCV-02-B30

导轴承套125LY-23

电磁阀SV25-212D

电磁阀S333SH98V4BC5

转子30-WS

电磁阀SCG531C017MS

油水报警器OWK-2

关断阀HF02-02-01Y

单向节流阀DKVP-06-01/X

氟胶O型圈OR0311308

测压软管SMS-15-1524mm-B

伺服阀72559A

电磁阀24BII-H6B-T

测压软管SMS-15/N1/4-1219mm-C

顶轴油泵节流阀0D210

测压软管SMS-10/12-915mm-B

隔膜气压罐SQL800*1.6

油泵F3-SV10

试验电磁阀0217BH7

自动停机遮断AST电磁阀CCS230D 16.5W 230VAC

柱塞泵HQ37.11Z

伺服阀PSSV-890-DF-0056A

压盖填料W07-8076Z-02TS

测压软管SMS-15/20-3048mm-C

密封油真空泵机械密封M02225.013MVV1D1.5A

密封圈HB4-56J8-125

皮囊NXQAB 80/10-L

密封圈OR-118-V

管夹SP532PADP-AS

电磁阀SCG531C002MS

伺服阀插座MS3106F14S-2S

接头STRAUB-GRIP-L-NBR φ219

测压软管SMS-12/15-2438-B

阀门J61Y-100

EH油冷却再循环泵2PB6.2DG28P1-V-VS40

O形环φ28*3.55/HN9423

燃油泵100DY45×7

压力控制阀HGPCV-02-B10

螺杆泵机械密封HSNH280-46NZ

GV3快关电磁阀14YV

小机调节油油蓄能器皮囊（含密封件）NXQA25/31.5-L-EH

转阀1202648

电磁阀带底座VFS4210-4DB-03

电磁阀DG3VP-3-102A-VM-UP-20

电磁阀HQ16.06Z-3.002

DFYLLJY-2026-1-9-A

2020年1月6日

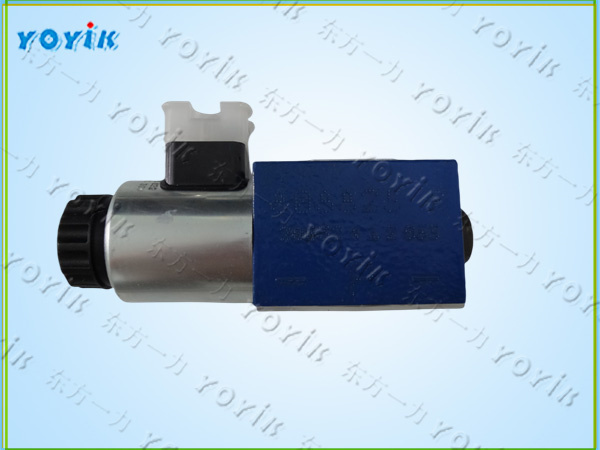

电磁换向阀HY-FXF6.80N主要应用与注意事项

【电磁换向阀HY-FXF6.80N主要应用与注意事项】

电磁换向阀HY-FXF6.80N是一种用于控制流体方向的液压元件，广泛应用于液压系统中。它通过电磁铁的通电和断电来控制阀芯的移动，从而实现油路的通断或换向，进而控制液压执行元件的运动方向。

电磁换向阀HY-FXF6.80N主要应用与注意事项：

一、典型应用：

1、用于需要*定位和锁紧的液压油缸回路（如夹具、机械手）。

2、中小型液压设备（如注塑机、机床、工程机械的辅助控制）的换向控制。

3、必须要求油缸在停止时保持位置的系统。

二、使用注意事项：

1、保压与冲击： O型机能在保压的同时，也容易因油液被封闭而产生压力冲击或困油现象。系统设计时需考虑缓冲。

2、泵的卸荷：由于中位时P口封闭，泵输出的油无法通过阀回油箱，因此泵不能通过此阀中位卸荷。若需要卸荷，需另设溢流阀或使用其他中位机能的换向阀。

3、电气匹配：必须核对电磁铁的电压（DC24V/AC220V等）和功率，*与控制系统匹配。

4、清洁度：液压阀对油液清洁度要求极高，必须*系统油液达到 NAS 9级或ISO 18/15/13 以上的清洁度等级。

电磁换向阀HY-FXF6.80N维护与保养如下：

1、定期检查：定期检查电磁换向阀的泄漏情况、电磁铁的吸力情况以及阀芯的移动灵活性。

2、更换密封件：如发现密封件老化或损坏，应及时更换，以*密封性能。

3、清洗阀体：定期清洗阀体内部，去除油污和杂质，保持阀体的清洁。

4、注意润滑：对需要润滑的部位定期加注润滑油或润滑脂，以减少磨损和摩擦。

换向阀品牌Brand：东方一力/YOYIK/DFA。

YOYIK/东方一力更多泵阀类相关产品展示：

电磁阀4WE6J53/AG24NK4

导轴承100LY-215-009

插件CV1-32-R16-L-40

电磁换向阀FRD.WJA3.001

EH油泵轴端密封件HPU-V1001A

高温高压阀SS-6NBS12mm-G

防爆屏蔽电泵BA34H-112H4BM-40-25-125

卸油泵2CY-29/0.55

减压阀AW40-N03B-2-X419

密封油真空油箱球阀“>浮球阀BYF-80

液力耦合器易熔塞C046-02-12a

600MW机组用交流辅助油泵（TOP）泵联轴器125LY-36

小机主油泵LDX36-95

*阀4.5A25

截止止回阀JC100-1.6P

AST电磁阀165.3156.04.01

密封圈HB4-56J8-45

交流密封油泵CF0804KIRBP

真空油箱用球阀“>浮球阀DN80 BYF-80

螺杆泵ACG070K7NVBP

卸载阀插件F3-CVI-25-D16-L-40

测压软管S110-AC-FB-0080

减速机M01225.OBMCC1D1.5A

测压软管SMS-12/20-1829mm-C

主轴KSB-50-250C泵用

密封圈AB01400200

氟胶圈DH.00.006

密封油泵KF90NZ/15FL

给水泵推力瓦块4DGBS-8

止回阀XYZ-16G

EH油循环泵02-125801-3

蓄能器充气溢流阀Y25-20

电磁阀GS028110N

真空泵减速机M2225.8MCC1D1.5A

润滑油输送泵2CY-20/0.35

截止阀25FJ-16PA2

电磁阀AM22061A/VITON 220VDC

DFYLLJY-2026-1-9-A

2020年1月6日

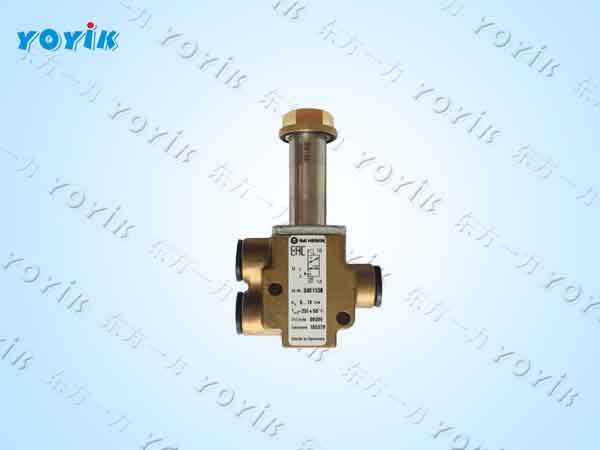

直动式电磁阀2401138安装步骤工业控制领域控制流体通断

【直动式电磁阀2401138安装步骤工业控制领域控制流体通断】

直动式电磁阀2401138具有结构紧凑、响应快、防爆可选等特点，适用于中低压气动或液压系统，尤其适合对响应速度和密封性要求较高的场合。依靠电磁力直接驱动阀芯，无需先导压力，因此在零压差或真空环境下也能正常工作。

直动式电磁阀2401138安装步骤如下：

一、管路预处理：

1、用细毛刷清理管路接口螺纹，去除油污、铁屑等杂质；用无水乙醇擦拭管路内壁，*清洁无残留。

2、若介质为液体，可在管路接口缠绕少量生料带（螺纹前三牙不缠绕，防止堵塞阀内通道）；气体介质推荐使用原厂密封垫，避免生料带碎屑进入阀体。

二、阀体安装固定：

1、安装方向：推荐线圈竖直向上安装，利于线圈散热及冷凝水排出；特殊空间限制下可水平安装，但需*阀芯受力均匀。

2、扭矩控制：采用扭矩扳手拧紧 1/4NPT 接口，标准扭矩为20-25Nm，严禁过度拧紧（扭矩过大会导致阀体变形，挤压阀芯造成卡滞）。

3、密封检查：安装后目视检查阀体连接处无间隙，*密封垫完全贴合，无偏移。

三、线圈与电气连接：

1、线圈装配：将线圈对准阀体顶部定位槽，顺时针旋转至卡扣锁紧，*线圈与阀体贴合紧密，无松动。

2、插头连接：将 IP65 防护插头接入线圈引脚，按压卡扣至 “咔嗒” 声，确认插头密封胶圈完全贴合线圈接口，防止水分粉尘侵入。

3、线缆固定：电气线缆需做滴水弯处理，避免雨水沿线缆渗入插头；线缆远离高温管路，防止绝缘层老化。

四、管路连通与固定：

1、缓慢开启上游阀门，让介质缓慢充入管路，观察阀体连接处有无外漏，若有渗漏需立即泄压重新拧紧。

2、用支架固定阀体及管路，避免系统振动传递至阀体，导致螺纹松动或阀芯疲劳损坏。

直动式电磁阀2401138以其无需*小压力、零泄漏、SIL3**等核心优势，成为工业自动化领域的可靠选择，尤其适合电站等关键基础设施的过程控制应用。

电磁阀品牌Brand：东方一力/YOYIK/DFA。

YOYIK/东方一力更多泵阀类相关产品展示：

电磁阀线圈300AA00086A

截止阀32FWJ1.6P

直流事故油泵125LY-23

关断阀F3RG06D330

电磁换向阀4WE6C61/EW220NZ4/V

定子冷却水泵机械密封A108-45

蓄能器皮囊NXQA-25/31.5-L-H

密封油泵螺杆泵不带电机IMOAB PACG070K7NVB

润滑油泵CBY3100C2032C-1FR

内冷水截止止回阀K25JC-1.6P

电磁阀R900917825

离心泵SDH200-150-315

电磁换向阀4WE10J31B/CW220-50N9Z5L

密封圈HB4-56J8-62

漏气在线监测仪JQZG-3

柱塞泵A10VS0100DFR/31RPPC12N00

密封油泵ACG070K7

蓄能器充气阀NXQAB-200/10L-ASME 32UNF

蓄能器抱箍NXJ-152

密封圈/O型圈XM-120.24-3.53-J8

液压阀M-3SED6UK13/350CG24N9K4

电磁阀M-3SE10C20/315W220NZ5L

电磁阀AS32061b-G24

定冷水泵KSB50-250C

机械密封配2S-185A泵（右旋）

手动截止阀密封件WJ15F1.6P

机械密封DFB100-80-230

油泵WP03B1B 012 R 22 NA 124N

液下渣浆泵80SDZL-26

电磁阀DG4V32CMUD660

测压软管S110-AC-AC-0125

AST电磁阀SV13-12V-0-0-00

真空泵密封垫P-1759

缓冲放大器(放大板)G123-825-001

机械密封3GR42*4A

伺服阀72-1202-10

阻火器HGS07-201-09-1

蓄能器NXQA-2.5/31.5-L

电磁阀4WE6D61/CW220-50N9Z5L/V

抗燃油泵密封件PVH098R01AD30A

DFYLLJY-2026-1-8-A

2020年1月6日

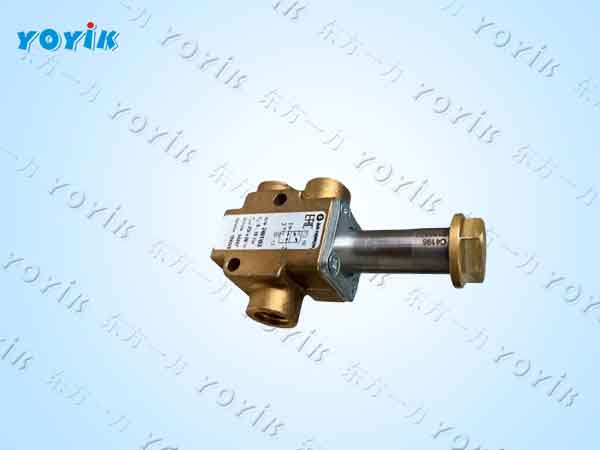

直动式电磁阀2401103应用场景与优势二位三通电磁阀

【直动式电磁阀2401103应用场景与优势二位三通电磁阀】

直动式电磁阀2401103用于气动控制系统中的方向控制的二位三通电磁阀，具备零压差启动、快速响应、高可靠性等核心优势。作为气动控制系统的”开关核心”，它*控制压缩空气的流向与通断，驱动电站气动执行机构（如气动阀门、气缸等），适配电站高稳定性、长周期运行的控制需求，是保障电站辅助系统*稳定运行的关键气动控制部件。

直动式电磁阀2401103应用场景与优势：

一、主要用途：

1、工业自动化：用于控制气动或液压系统的流体方向，实现自动化生产线的*控制。

2、环保设备：在水处理、废气处理等环保设备中，用于控制流体的通断和方向切换。

3、化工流程：在化工生产过程中，用于控制腐蚀性、有毒介质的快速切断与*控制。

4、其他领域：如楼宇自动化、空调系统、供暖系统等，也可根据具体需求选用该电磁阀。

二、技术优势：

1、直动式设计，可在零压差或真空条件下正常工作。

2、支持冗余安装。

3、可选附加手动应急控制或电感限位开关。

4、阀体材质包括黄铜、不锈钢、硬质阳极氧化铝，适应多种介质。

直动式电磁阀2401103是一款高性能、高*等级的直动式电磁阀，适用于对系统可靠性要求严苛的工业场合。其模块化设计允许根据电压、接口和密封材料灵活选型，适合集成于NAMUR标准系统中。

执行器品牌Brand：东方一力/YOYIK/DFA。

YOYIK/东方一力更多泵阀类相关产品展示：

液压蓄能器气囊NXQA-25/31.5-L-A

阀门J23W-6.4PAD PN6.4 DN10

齿轮泵GPA3-63-E-20-R6.3

定子泵高压软管YCZ50-250C/L=600mm

密封主油泵机械密封ACG060N7NVBP

氟胶圈DH.00.013

电磁隔离阀F3DG5S2-062A-220AC-50-DFZK-V/B08

油动机电磁阀23D-25

球阀khb-g1-1114-02x

AST电磁阀9YV

伺服阀0508.1278T0102.AW020

控制柜SYK-7.5-2

真空泵前轴瓦P-1825

EH油O形圈维修包660MWB型

直流高压油泵PGH4-21/020LE11VU2

OPC电磁阀GS060600V

溢流阀MRV-02-B-3-B-HT

插装阀CV1-NG25-D20-L

管夹SPV-112A-PP-DP-AS-M-W3

密封圈XM-43-3.6-J8

油水报警器OWK-III-G

检修包191247

齿轮泵 YXHZ-B56

波纹管截止阀WJ65F1.6P

AST电磁阀4WE6D62/EG220N9K4/V

蓄能器皮囊带密封件NXQ-AB-40/31.5-L-E

DEH电磁阀D3DW20BVZP40XB510 220VDC

净油泵3Gr30×4

供油泵50AY30X12

测压软管SMS-20-1829mm-C

轴套125LY-36

供油泵迷宫环与65AY50X9油泵配套

电磁阀4WE6G6X/EG24NZ4

油动机活塞环CV125-7

DFYLLJY-2026-1-7-A

2020年1月6日

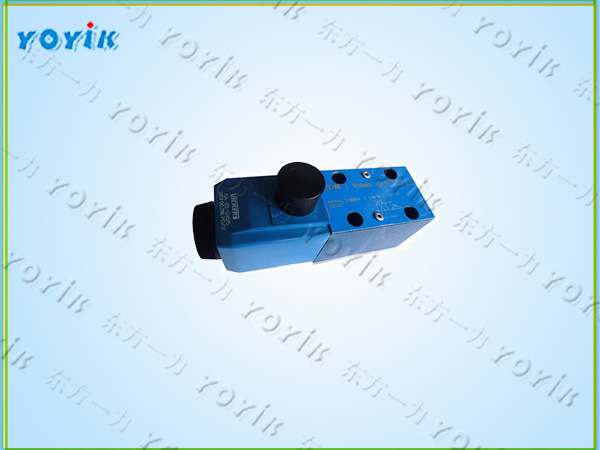

电磁阀DG4V4012AMS3PA5WB5工作原理方向控制阀

【电磁阀DG4V4012AMS3PA5WB5工作原理方向控制阀】

电磁阀DG4V4012AMS3PA5WB5是威格士（VICKERS）的方向控制阀，具备电液比例控制能力，适用于工业液压系统中的*流量与压力调节。

电磁阀DG4V4012AMS3PA5WB5工作原理:

DG4V4012AMS3PA5WB5 基于电磁力驱动与弹簧复位协同工作机制，实现EH系统*控制：

1、基础控制：电磁阀通过电磁力驱动阀芯在阀体内滑动，改变P（压力油）、T（回油）、A/B（工作油口）之间的连通关系，控制执行机构动作。

2、平稳换向：内置缓冲装置与特殊流道设计，使阀芯换向时油液流量平稳变化，减小液压冲击，保护汽轮机调速机构。

3、中位功能：弹簧对中设计，断电时阀芯自动复位至中位（封闭），切断压力油供应，*执行机构*锁定。

4、抗燃油适配：专用氟橡胶密封件与铸铁阀体，与磷酸酯抗燃油兼容，无泄漏、无腐蚀，适配电站EH系统介质特性。

5、抗污染设计：大直径阀芯 + 恒截面积流道，减小污染物对阀芯卡滞的影响，提升系统可靠性。

电磁阀DG4V4012AMS3PA5WB5使用注意事项：

1、电磁阀的*高标定公称压力一定要超过管路内的*高压力，否则使用寿命会缩短或产生其它意外情况。

2、工作压差必须在额定压差范围内，当工作压力超过额定压力或工作压差超过额定压差时，应立即停止电磁阀的使用。

3、流体清洁度不高时应在电磁阀前安装过滤器，一般电磁阀对介质要求清洁度要好。

4、注意环境温度对电磁阀的影响，电源电流和消耗功率应根据输出容量选取。

执行器品牌Brand：东方一力/YOYIK/DFA。

YOYIK/东方一力更多泵阀类相关产品展示：

密封圈/O型圈HB4-56J8-66

电磁换向阀4WE6E-61/CW220-50/V

油泵P.SL63/45A

O型圈KSB50-250C

跳闸线圈CE06F3376 DC220V Z06F3376

低压油泵SDV10-1P7P

伺服阀G772K240A

溢流阀MK50HP-2

电磁阀4WE10M20/OFAG24NZOLB08

定子冷却水泵轴承DFB100-80-230

逆止阀RCV9.5.00

气囊3271-01-700FA H30 F21-33

截止阀SHV15

EH冷却泵F3-SDV20-1P11P-1A

抗燃油蓄能器皮囊SB330-10A1/114A9-330A

减压阀AR925-20DN20

电磁阀SV4-10V-C-0-00

EH油循环泵F320V12A1C22R

联轴器梅花垫50-250C

针型阀SHV4 25MPa

截止阀25FJ-1.6PA2

减压过滤阀 AFR-2000

蓄能器NXQ-A-0.63/31.5-L-Y/R

定子冷却水泵DFB100-80-230

污油泵NSNH80-46

油氢差压调节阀977HP

波纹管截止阀WJ41H-16P

电磁溢流阀DBW10B-1-30/100UG24NZ5L

轴套125LY-23

高压球阀KHB-M27×1.5-1212-02X

测压软管 S100-AC-AC-0070(2-M16*2)

衬四氟乙烯碟阀100DSF4PB3

高压软管F781D24N252016-5000

蓄能器充气阀YAV-II

O型密封圈HY-SO-0144-V

DFYLLJY-2026-1-7-A

2020年1月6日

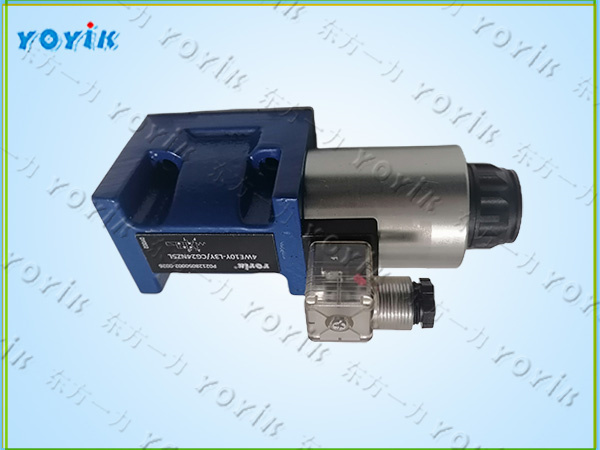

电磁阀4WE10J3X/CW220RNZ5L核心结构与工作原理

【电磁阀4WE10J3X/CW220RNZ5L核心结构与工作原理】

电磁阀4WE10J3X/CW220RNZ5L是一款板式安装的直动式电磁换向阀，用于工业液压系统中控制油路通断与流向，其阀芯通过电磁铁驱动，在高精度配合下实现方向控制。广泛应用于冶金、机械制造和电站设备等领域。

电磁阀4WE10J3X/CW220RNZ5L核心结构与工作原理：

1、阀体与阀芯：圆柱形滑阀芯在阀体内做轴向运动，台肩控制环形沉割槽的开闭，从而切换P、A、B、T油口之间的连通状态。

2、驱动方式：电磁驱动，通过电磁铁直接推动阀芯换位，属于直动式结构。

3、密封与间隙：阀芯与阀体内孔配合间隙需控制在0.002–0.003mm之间，过大会导致内泄漏，过小则易因油液污染卡死阀芯。

4、风险提示：若液压油中含有微小铁屑等杂质，极易造成阀芯卡滞，进而引发线圈烧毁或系统故障。

电磁阀4WE10J3X/CW220RNZ5L维护要点：

1、定期检查线圈温度（正常工作温度≤60℃），若出现过热、异味，需及时排查电压是否稳定或线圈是否损坏。

2、每6个月对液压油进行取样检测，若油液污染度超标，需及时更换滤芯（建议搭配电站专用高压滤芯使用），避免阀芯磨损。

3、每年拆解检查阀芯与密封件，若发现密封件老化、阀芯磨损，需及时更换（推荐使用原厂配套密封件，*适配性）。

4、长期停机后重启前，需手动推动阀芯验证灵活性，排除卡滞风险，再通电运行。

执行器品牌Brand：东方一力/YOYIK/DFA。

YOYIK/东方一力更多泵阀类相关产品展示：

VICKERS电磁阀SV1-10V-C-0-00 240VAC

不锈钢波纹管截止阀WJ25F1.6P

保护圈YJM131-0007

测压软管SMS-12-610mm-B

暖风器疏水泵100S120×2C

单控电磁阀52000180

测压软管SMS-10/20-3048mm-B

柱塞泵A10VSO71DRS/32R-VPB22U99

油封919772

不锈钢节流阀(焊接式)BJ25-1.6P

多级离心油泵80AY50×6

电磁阀FRD.WJA3.043

供油泵80AY50*6

波纹管截止阀(焊接式)WJ20F1.6P

电磁阀4WE-6D62-EG110N9K4-V

齿轮泵CB-B100

电磁阀S203CH98V5CG4-KCX373/8

蓄能器密封组件NXQ-A-20/31.5-F-V

电液转换阀MOOG，S63JOGA4VPL

截止阀J1F1.6P-25

卸油泵YW100-65-200

单向阀S10P5

密封圈HB4-56J8-31

供油泵NSNH280-26

泵腔闸板P-1761

阀芯插件CVI-40-X2-50

隔膜KSO125ZMAW16BQ13UNOER

密封油真空泵减速箱M02225.0BGCC1

伺服阀MOOG760-001

密封件WJ01.37.007

OPC电磁阀T165.31.56.03.01

OPC电磁阀SV13-12V-O-0-00

二位三通电磁阀57D-21-611-JA，24V

测压软管SMS-10-305-C

抗燃油泵出口管16G2AT-HMP(DN25)*1600DKOL-28-DN25

点火油泵SHNH120-42W1

插装阀LC16A10E6X

停机电磁铁DF22025

密封圈HQ01.007

机封轴套YCZ50-250C

DFYLLJY-2026-1-7-A

2020年1月6日

线圈CCP230D在汽轮机AST/OPC电磁阀组合中的作用

在汽轮机液压控制系统中，CCP230D线圈与专用阀杆的组合是构建AST（自动停机遮断）和OPC（超速保护控制）电磁阀的核心配置。该组合依托电磁感应与机械传动的协同原理，*控制液压油回路的通断，成为汽轮机危急保护系统（ETS）的关键执行单元，为机组在正常运行、异常工况下的*稳定提供核心保障。

AST及OPC电磁阀组合件的采购，可咨询王笑 13547043399

一、核心应用场景：AST与OPC系统的保护逻辑适配

汽轮机作为电力、能源领域的核心动力设备，其转速与油压的*控制直接关系到机组*。CCP230D线圈与阀杆组成的电磁阀，专门适配AST和OPC两大关键保护回路，承担“紧急制动”与“超速抑制”的核心功能：

1.AST系统（自动停机遮断）——机组*的“*后防线”

AST系统是汽轮机的*保护回路，当ETS检测到致命故障（如转速超110%额定值、EH油压低、润滑油中断等）时，CCP230D线圈接收断电信号，磁场消失后阀杆在弹簧力作用下快速动作，打开AST母管泄油通道，瞬间泄放高压*油。此时主汽门、调节汽门全部关闭，切断进汽源，实现机组紧急停机，避免设备烧毁或爆炸事故。

该场景下，电磁阀通常采用“两组并联+整体串联”的冗余设计（如4个电磁阀分为两组，每组2个并联），CCP230D线圈的稳定性能*任一通道触发时均可可靠动作，杜绝单一故障导致的保护拒动。

2.OPC系统（超速保护控制）——转速飞升的“*道屏障”

当汽轮机出现转速超103%额定值（如3000rpm机组升至3090rpm）、甩负荷等工况时，OPC系统优先介入。CCP230D线圈通电后产生电磁吸力，拉动阀杆开启泄油口，快速泄放OPC母管油压，促使高、中压调节汽门迅速关闭，抑制转速继续飞升。待转速回落至*范围后，线圈失电，阀杆复位关闭泄油口，OPC油压恢复，调门重新由DEH系统控制，保障机组平稳过渡。

二、CCP230D线圈+阀杆的核心优势：适配汽轮机严苛工况

1.性能参数*匹配

· 线圈核心参数：电压230VAC、功率22.3W，输出电磁吸力充足，可快速驱动阀杆动作，响应时间达毫秒级，满足AST/OPC系统“瞬时触发”的要求；

· 阀杆设计：采用硬化钢材质，经研磨、珩磨处理，配合阳极氧化防腐工艺，耐磨、抗腐蚀，适配汽轮机高温（-40℃~120℃）、高振动、多油污的严苛环境；

· 密封性能：阀杆与阀座精密贴合，关闭状态下泄漏量极低，*液压油回路压力稳定，避免正常运行时油压流失。

2.结构设计便捷维护

· 插装式组合：CCP230D线圈采用插装设计，与阀杆的装配无需复杂工具，拧开螺母即可完成组合或线圈更换，大幅缩短停机维护时间；

· 紧凑布局：整体结构小巧，占用安装空间小，适配汽轮机控制柜内密集的管路与部件布局，兼具灵活性与兼容性。

3.*冗余保障

· 线圈与阀杆的协同动作可靠性高，配合AST/OPC系统的串并联冗余逻辑，有效降低误动、拒动风险；

· 阀杆内置弹簧采用耐高温合金材质，长期使用弹性稳定，*线圈失电后可快速复位，保障阀门关闭的及时性。

三、适配产品与相关组件罗列

CCP230D线圈+阀杆组成的电磁阀，需与以下配套产品协同工作，形成完整的AST/OPC控制解决方案，具体如下表所示：

产品型号/名称	功能作用	适配关系
CCP230D线圈+专用阀杆	构成电磁阀核心执行单元，控制液压油通断	基础配置，不可缺少
GS021600V插装式电磁阀	AST系统专用整机，集成CCP230D线圈、阀杆、阀体等	直接搭载核心组合，实现AST回路控制
插装式阀座、阀芯	与阀杆配合形成密封副，控制液压油流量	阀杆的直接适配部件，保障密封与通流
液压过滤器	过滤液压油中杂质，避免磨损阀杆与线圈内部结构	延长核心组合使用寿命

**四、系统协同价值：为汽轮机*运行保驾护航**

CCP230D线圈+阀杆组成的电磁阀，是AST/OPC系统的“执行核心”，与DEH（数字电液调节系统）、ETS系统的协同逻辑如下：

1. 正常运行：线圈带电，电磁力吸附阀杆，关闭泄油口，AST/OPC母管油压建立，主汽门、调门维持开启状态；

2. 异常触发：ETS接收转速、油压等异常信号，向线圈发送断电（AST）或通电（OPC）指令；

3. 动作执行：阀杆在电磁力或弹簧力作用下动作，泄放油压，触发阀门关闭；

4. 恢复运行：故障排除后，线圈复位，阀杆关闭泄油口，系统重建油压，机组恢复正常运行。

线圈CCP230D

2025-11-17WX编辑

2020年1月6日

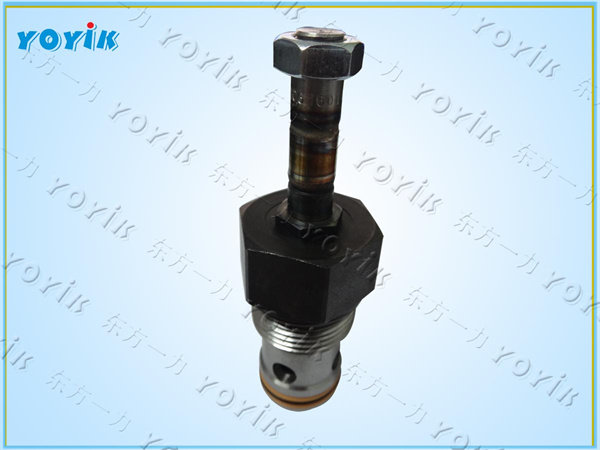

AST电磁阀GS061600V的安装与维护

【AST电磁阀GS061600V的安装与维护汽轮机紧急停机保护电磁阀】

AST电磁阀GS061600V是汽轮机危急遮断系统（ETS）中的关键执行元件，主要用于快速卸荷、紧急停机保护。具有快速响应和高可靠性特点，是电厂汽轮机*保护系统的核心执行元件。工作原理是通电时线圈产生磁场吸引铁芯使阀门打开；断电时磁场消失，铁芯在弹簧力或介质压力作用下复位关闭，切断流体供应实现紧急停机。

AST电磁阀GS061600V的安装与维护：

1、安装要求：

电磁阀应垂直向上安装，阀体上箭头应与介质流向一致。

不可装在有直接滴水或溅水的地方。

电磁阀安装后，管道中不得有反向压差。

安装前应清洗管道，通入的介质应无杂质。

当电磁阀发生故障或清洗时，为*系统继续运行，应安装旁路装置。

2、维护要点：

定期检查电磁阀的动作是否灵活，*没有卡涩或延迟现象。

检查电磁阀的电气连接，*没有松动或腐蚀。

在操作AST电磁阀前，应*已经了解其工作原理和操作规程，避免在没有充分准备的情况下对AST电磁阀进行操作，以防意外停机或设备损坏。

每次停机后，应检查AST电磁阀的状态，*其处于正确的待命状态。

电磁阀品牌Brand：东方一力/YOYIK/DFA。

YOYIK/东方一力更多泵阀类相关产品展示：

伺服阀G771K203

电磁换向阀4WE-10-DOF/E-W220/50-20

高压调节阀油动机卸荷阀密封件YJM-132B

定冷水泵YCZ65-250

手动截止阀密封件WJ50F1.6P

再循环泵轴承HSN280-43NZ

手动报警器HPU-V150/B

齿轮油泵3GR30*4

机械密封ZU44-45

过滤减压阀SANWO，SAL4000，1.0MPa

电磁阀G551A002MS

EH油泵进口金属软管EH油站型号HPU—V150/B

循环油泵 DLXB820-R67

测压软管SMS-10-1524-B

电磁阀4WRPH6C3B12L-2X/G24Z4

测压软管S100-AC-FA-0040

燃油冷却器BIU400-4.0/1.0-18-2.5/19-21

密封件WJ01.37.053

氟橡胶O型圈φ21*2.5

抗燃油泵出口卸荷阀rpgc-lav

手动止回阀H44H-25C DN50 GB/T32808

电磁阀DSL101NR

氟橡胶密封圈HY-SO-0064-V

阀芯组件WJ25F-16P

盘车进油电磁阀WSM12120V-01-C-N-110DG+Z4

O型密封圈HY-SO-0016-V

油泵2.5MCY14-1B

齿轮泵 GPA2-16-E-20-R6.3

减速箱30-WS

主机交流油泵导轴承125LY-35-4

截止阀KHWJ40F1.6P

电磁阀22FDA-F5T-W220R-20/LP

卸荷阀HTCVC40.0

电磁阀ZD.02.003

三通阀LX150/1.6C/P

DFYLLJY-2025-11-6-A

2020年1月6日

电磁阀FRD.WJA3.001阀芯卡涩：直接因素与间接因素对照表

电磁阀FRD.WJA3.001阀芯卡涩：直接因素与间接因素对照表

只做原机组备件，安装即用，无需调试，咨询：13547043399，联系人：王笑

一、直接因素（直接作用于阀芯/阀套，引发物理性卡涩）

直接因素多与阀芯、阀套的接触状态、机械结构相关，是引发卡涩的“即时诱因”，常见有4类：

影响类别	具体成因	核心机制（卡涩原理）	典型表现
介质污染	1.管路焊接残渣、油箱金属屑； 2.前置滤芯失效（纳污饱和/破裂）； 3.液压油氧化生成油泥/粉尘	杂质嵌入阀芯-阀套配合间隙（0.005~0.01mm），形成物理阻隔；硬质杂质划伤表面，加剧卡顿	1.阀芯换向迟缓、卡顿； 2.严重时卡死在“常开/常闭”位置； 3.阀体内有杂质摩擦异响
阀芯/阀套机械损伤	1.高频换向导致阀芯端部磨损； 2.压力冲击（超额定30%）致阀套变形； 3.安装碰撞使阀芯弯曲	配合精度破坏，间隙不均→阀芯偏移卡滞；弯曲阀芯与阀套单侧摩擦，产生刮擦阻力	1.阀芯移动时“弹跳式卡顿”； 2.阀套变形处挤压阀芯，无法复位； 3.长期使用后卡涩加剧
密封件老化/变形	1.高温（＞80℃）致密封件老化变硬； 2.介质不相容（如普通橡胶接触抗燃油）致溶胀； 3.安装划伤密封件	老化密封件摩擦系数翻倍；溶胀密封件填满配合间隙，直接卡住阀芯	1.阀芯移动有明显“滞涩感”； 2.通电后阀芯无响应； 3.密封件破损处漏液伴随卡涩
安装偏差	1.电磁阀与管路同轴度偏差＞0.1mm； 2.固定螺栓拧紧不均，阀体内腔变形； 3.阀芯偏心装配	阀芯受侧向力/偏心挤压，与阀套单侧持续摩擦，加速磨损并阻碍运动	1.阀芯换向时单侧刮擦异响； 2.长期运行后阀套内壁出现沟槽； 3.压力波动时卡涩更明显

二、间接因素（破坏系统环境/元件状态，间接诱发卡涩）

间接因素不直接接触阀芯，但会通过改变介质性能、元件状态或工作条件，为卡涩“创造条件”，常见有5类：

影响类别	具体成因	间接影响机制（诱发逻辑）	典型表现
介质性能异常	1.低温（＜-10℃）致液压油黏度骤升（＞100cSt）； 2.高温致油液稀释（＜10cSt）； 3.油液氧化/空气含水（＞0.1g/m³）	黏度过高→黏滞阻力翻倍；黏度过低→无润滑膜致干摩擦；氧化/锈蚀形成黏性涂层	1.低温时阀芯移动缓慢； 2.高温时阀芯磨损加速，卡涩渐进式加剧； 3.阀芯表面有锈蚀/油泥附着
压力/温度波动	1.泵启停/换向冲击，压力超额定值（16~31.5MPa）； 2.环境温度超80℃或低于-20℃； 3.温度骤变（＞10℃/h）	压力波动致阀芯受力失衡→瞬时卡滞；高温加速密封件老化，低温加剧介质黏度问题	1.压力骤升时阀芯“瞬时卡死”； 2.温度异常后卡涩频率明显增加； 3.伴随线圈过热风险
电磁线圈故障	1.供电电压低于额定值10%（如AC220V降至198V以下）； 2.线圈匝间短路； 3.线圈老化（＞2年）	电磁力不足，无法克服阀芯摩擦/杂质阻力，表现为“卡涩”（实际是动力不足）	1.通电后阀芯缓慢移动或不动； 2.更换线圈后卡涩消失； 3.线圈发热量大伴随卡涩
长期闲置	1.设备停机＞3个月，阀芯-阀套静态接触； 2.密封件长期压缩致*变形； 3.介质微量杂质沉积	接触面形成锈蚀层→阀芯粘连；密封件变形增加摩擦阻力，重启时阻力集中显现	1.重启时阀芯无响应，多次通断后恢复； 2.*换向有“突破式卡顿”； 3.闲置越久卡涩越明显
前置滤芯失效	1.滤芯压差超0.2MPa未更换； 2.滤芯精度不匹配（用10μm替代5μm）； 3.滤芯破裂未察觉	杂质未被拦截，随介质持续进入电磁阀，逐步积累在配合间隙，渐进式引发卡涩	1.初期仅换向迟缓； 1~2个月后发展为明显卡涩； 3.拆解可见阀芯间隙有杂质堆积

三、预防建议：从“直接规避”到“间接控制”

1.直接预防：定期检查介质污染度（每3个月取样检测），选用与电磁阀匹配的滤芯（精度≤5μm）；更换阀芯时*密封件完好，安装时*同轴度；

2.间接控制：*介质黏度符合电磁阀说明书要求（如液压油黏度推荐20~40cSt）；稳定系统压力/温度，避免超出额定范围（通常FRD.WJA3.001额定压力16~31.5MPa，温度-20~80℃）；长期闲置设备，每月通电通介质“试运行”1次，防止阀芯粘连。

电磁阀FRD.WJA3.001

2020年1月6日

电磁阀J-110VDC-DN6-D/20B/2A线圈阻值下降检查步骤

线圈阻值下降是该电磁阀的高频故障，核心原因是线圈绝缘老化、受潮短路或物理损伤，检查需按“外观→电路→环境→本体”的逻辑逐步定位。

更多问题可咨询：13547043399

一、外观与物理状态检查

1.观察线圈表面：是否有烧蚀痕迹、塑料外壳变形或开裂，高温环境下线圈绝缘层易老化破损，导致内部导线短路，阻值下降。

2.检查接线端子：端子是否氧化、松动或烧蚀，机组振动可能导致接线虚接、发热，进而损伤线圈内部线路。

3.查看密封完整性：线圈与阀体的密封垫是否老化、破损，汽轮机组的油污、蒸汽可能渗入线圈内部，造成受潮短路，降低阻值。

二、电路系统与供电检查

1.测量电源参数：用万用表检测实际供电电压是否稳定在110VDC，过压会击穿线圈绝缘层，欠压可能导致线圈长期过热老化。

2.检查控制线路：测量控制线是否存在短路、破损，线路与机组动力线并行或绝缘破损，可能引发电磁干扰或漏电，损伤线圈。

3.对比标准阻值：查阅产品手册获取线圈标准阻值（常见110VDC电磁阀线圈阻值为几十至几百欧），若实测值低于标准值10%以上，可判定线圈内部短路。

三、环境与工况适配检查

1.排查温度影响：线圈安装位置是否靠近汽轮机本体高温区域（正常工作温度应≤80℃），长期高温会加速绝缘层老化，导致阻值下降。

2.检查振动影响：线圈固定是否牢固，机组运行时的高频振动可能导致线圈内部导线断裂、虚接，进而引发阻值波动或下降。

3.清理污染物：线圈表面是否附着油污、蒸汽冷凝水，污染物会腐蚀线圈绝缘层，逐步造成内部短路。

2025-11-3WX编辑

2020年1月6日

分类： 电磁阀

【电磁阀DG4V52AVMUC620工作原理与结构特点】

电磁阀DG4V52AVMUC620工作原理与结构特点：

【电磁换向阀HY-FXF6.80N主要应用与注意事项】

电磁换向阀HY-FXF6.80N主要应用与注意事项：

一、典型应用：

二、使用注意事项：

电磁换向阀HY-FXF6.80N维护与保养如下：

【直动式电磁阀2401138安装步骤 工业控制领域控制流体通断】

直动式电磁阀2401138安装步骤如下：

一、管路预处理：

二、阀体安装固定：

三、线圈与电气连接：

四、管路连通与固定：

【直动式电磁阀2401103应用场景与优势 二位三通电磁阀】

直动式电磁阀2401103应用场景与优势：

一、主要用途：

二、技术优势：

【电磁阀DG4V4012AMS3PA5WB5工作原理 方向控制阀】

电磁阀DG4V4012AMS3PA5WB5工作原理:

电磁阀DG4V4012AMS3PA5WB5使用注意事项：

【电磁阀4WE10J3X/CW220RNZ5L核心结构与工作原理】

电磁阀4WE10J3X/CW220RNZ5L核心结构与工作原理：

电磁阀4WE10J3X/CW220RNZ5L维护要点：

一、核心应用场景：AST与OPC系统的保护逻辑适配

二、CCP230D线圈+阀杆的核心优势：适配汽轮机严苛工况

三、适配产品与相关组件罗列

四、系统协同价值：为汽轮机*运行保驾护航

【AST电磁阀GS061600V的安装与维护 汽轮机紧急停机保护电磁阀】

AST电磁阀GS061600V的安装与维护：

1、安装要求：

2、维护要点：

一、直接因素（直接作用于阀芯/阀套，引发物理性卡涩）

二、间接因素（破坏系统环境/元件状态，间接诱发卡涩）

三、预防建议：从“直接规避”到“间接控制”

一、外观与物理状态检查

二、电路系统与供电检查

三、环境与工况适配检查

分类：电磁阀

【直动式电磁阀2401138安装步骤工业控制领域控制流体通断】

【直动式电磁阀2401103应用场景与优势二位三通电磁阀】

【电磁阀DG4V4012AMS3PA5WB5工作原理方向控制阀】

**四、系统协同价值：为汽轮机*运行保驾护航**

【AST电磁阀GS061600V的安装与维护汽轮机紧急停机保护电磁阀】
