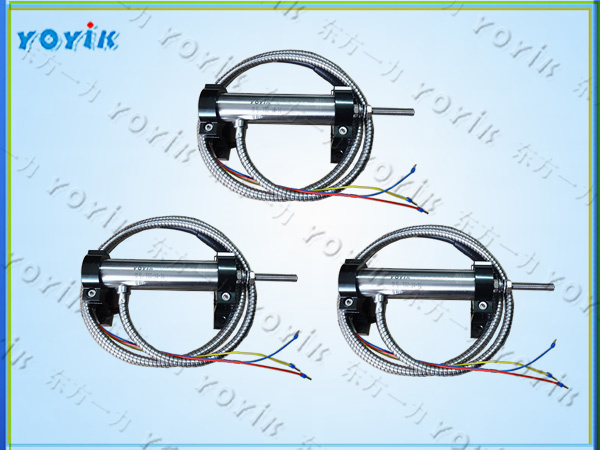

【位移传感器TD-1技术参数及常见故障速查详情解析】
位移传感器TD-1是LVDT（差动变压器）式直线位移测量元件，专为汽轮机油动机行程、阀位、热膨胀等工业现场连续监测设计。采用差动电感（LVDT）结构：可移动铁芯改变初次级线圈耦合，输出与位移成线性比例的交流电压，外接2 kHz/3 Vrms激励，经调制器或专用变送器可转换为4-20mA、0-10V 或RS485信号 。
位移传感器TD-1技术参数如下：
1、线性量程：0-1000mm，共12 档50、100、150…1000 mm），用户可任选；双向型以±25 mm起步。
2、非线性度：≤0.5 %F·S（高精度级 0.25 %）。
3、初级阻抗：≥500Ω2 kHz 激励）。
4、灵敏度：2.8-230 mV/V/mm，与量程成反比。
5、激励电源：1-5Vrms，频率400 Hz-10kHz。
6、零位电压：≤满量程输出的 0.5 %。
7、温漂系数：≤0.03%F·S / ℃。
8、工作温度：普通型-40 ℃～+150℃；高温型 TD-1G 可达+210℃（短时250℃）。
9、引出线：三芯PTFE 屏蔽电缆，外覆不锈钢护套软管，耐油耐蒸汽。
10、耐振动：20g，2kHz。
11、防护等级：IP65（不锈钢外壳）。
位移传感器TD-1常见故障速查：
1、输出跳动：检查激励幅频稳定性、屏蔽接地、铁芯对中。
2、灵敏度下降：高温老化或铁芯氧化，需更换高温型探头。
3、断线报警：用万用表测线圈电阻，正常约300-800Ω不同量程有异），开路则更换。
4、零位偏大：线圈局部短路或铁芯未处于电气零位，重新标定或返厂。
传感器品牌Brand：东方一力/YOYIK/DFA。
