【伺服阀D957-2003/B的安装要求 液压系统电液伺服阀】

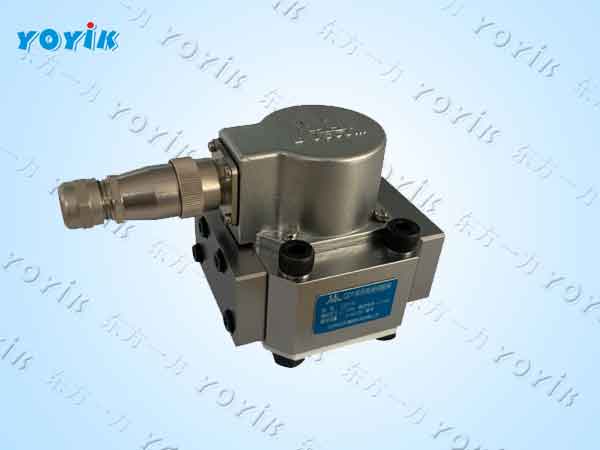

               伺服阀D957-2003/B是穆格（MOOG）公司生产的一款高性能电液伺服阀，广泛应用于工业自动化、航空航天、船舶、冶金等领域，用于实现高精度的液压系统控制。

               伺服阀D957-2003/B的安装要求如下：

一、清洁要求

- 伺服阀对液压油的清洁度要求极高，液压油清洁度等级至少应达到NAS1638 9级。在安装前，必须对液压系统进行彻底清洗，以防止多余物残留，避免影响伺服阀的性能。

- 在调试前，还需进一步进行高压液流冲洗，*系统内部无多余物。

二、安装位置与方向

- 安装位置应便于观察、操作和维护，不妨碍通行，操作手轮应处在便于操作的位置。

- 伺服阀一般应垂直、正立安装在水平管道上。如果需要倾斜或水平安装，应根据实际情况测绘加工支架。

三、连接要求

- 法兰连接时，需使用匹配的垫片，螺栓对称均匀拧紧，避免受力不均导致泄漏。

- 螺纹连接需采用合适的扭矩，防止滑丝或损坏阀体。

四、防护与固定

- 在易燃易爆场合，需选用防爆型伺服阀，电气部件需符合防爆标准。

- 伺服阀的执行机构需与阀体可靠固定，螺栓需加装弹簧垫片防松。

五、调试要求

- 在安装完成后，应进行调试，包括零位调整、压力测试、动作测试等。

- 需要对前置级性能稳定性进行初步筛选，通过压力对称性筛选检测射流盘的两个接收腔的压力对称性和压力稳定性。

六、标识与记录

- 安装完成后，在阀门附近标注介质流向、启闭方向、气源压力范围等信息，便于操作和维护。

- 记录安装日期、调试数据等，建立设备档案。
