【热膨胀传感器TD-2-35接线与安装规范 汽轮机组汽缸*膨胀测量】

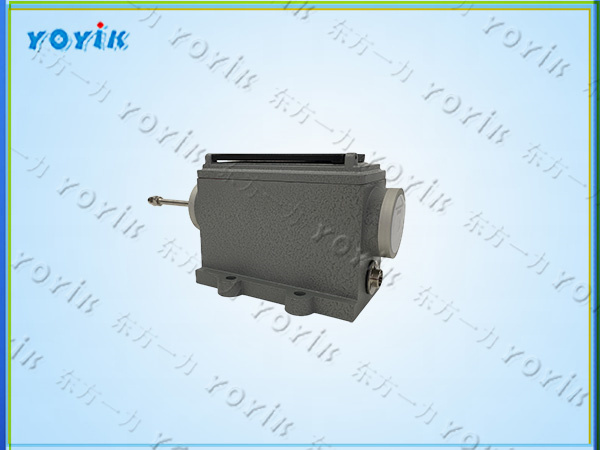

           热膨胀传感器TD-2-35为汽轮机行业设计的*膨胀位移监测传感器，用于*测量汽轮机组汽缸等关键部件在启停及运行过程中的热胀冷缩位移量。热膨胀传感器TD-2-35集就地指示与远传输出于一体，为设备状态监测与*保护提供双重保障。

            热膨胀传感器TD-2-35核心特点：

1、双路监测，可靠冗余：配备直观的就地机械指针表头，视野开阔，便于现场巡检；同时提供稳定的远传电信号输出，用于接入控制系统。

2、就地指示：采用中频位移传感元件，指示清晰、反应灵敏。

3、远传输出：输出为高抗干扰的恒流信号（如4-20mA），具有线性度佳、结构坚固、可靠性高、适于长期连续运行等优点。

4、广泛适用：该产品性能稳定可靠，已被国内各大中型汽轮机制造厂商广泛选用，同时也适用于其他需要高精度、大量程位移测量的工业场合。

             热膨胀传感器TD-2-35接线与安装规范：

1、电气接线

请将传感器输出引脚正确对应接入监测仪表或信号变送器的输入端子。接线前请确认电源极性及信号类型匹配。

2、安装前校验

安装前，应首先接通电源，核对传感器的就地机械指示值与配套二次仪表（或DCS/PLC显示值） 的刻度是否一致。此步骤用于检验产品在运输后是否保持出厂校准状态。

3、安装位置

传感器本体支持任意方位安装。但为*信号稳定，应避免将其安装在强磁场（如大型电机、变压器附近）或强电流导线旁，以防电磁干扰。

4、机械零位与精调

机械安装固定后，在设备处于冷态 “零位” 时，调整传感器测杆前端的触点位置，使就地指针准确指向刻度“零”点。

重要提示：系统通电运行约半小时后，因线路电阻温升、电磁环境稳定等因素，可能引入微小偏差。必须进行第二次精调，再次校准“零位”及满量程指示，以*全程测量精度。

5、导线要求

对于信号传输，标准屏蔽电缆即可满足要求。建议使用带编织屏蔽层的双绞线，并将屏蔽层在控制系统侧单点接地，以优化抗干扰性能。

6、系统接入

得益于其恒流输出特性，在需要接入记录仪或额外显示仪表时，只需将其串联在电流输出回路中即可，不会影响主回路信号的指示精度，便于系统扩展。

        传感器品牌Brand：东方一力/YOYIK/DFA。
