【EH油主油泵PVH074R01AA10A250000002001AB010A安装水平度要求】

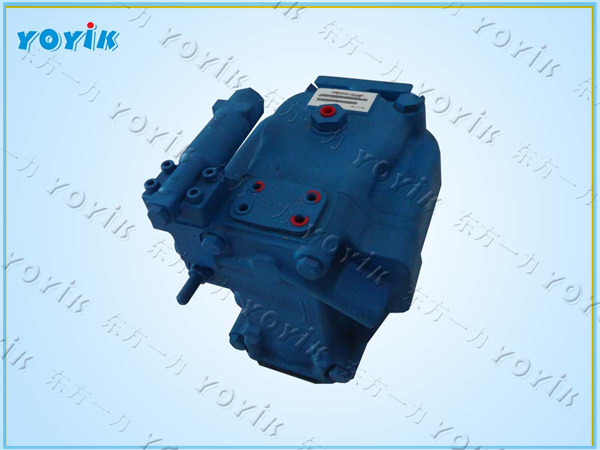

           EH油主油泵PVH074R01AA10A250000002001AB010A是EATON的轴向恒压变量柱塞泵，为汽轮机液压控制系统提供稳定高压抗燃油，驱动执行机构 (主汽门、调速汽门)。具备结构紧凑、压力调节范围广等特点。

           EH油主油泵PVH074R01AA10A250000002001AB010A安装水平度要求如下：

一、水平度具体数值要求：

EH油主油泵PVH074R01AA10A250000002001AB010A必须水平安装，严禁垂直或倾斜安装。其水平度具体要求如下：

纵向水平度(沿泵轴方向)：≤0.1mm/m（0.1/1000）；

横向水平度(垂直泵轴方向)：≤0.2mm/m（0.2/1000）。

二、测量基准与方法：

1、 测量基准面：应选择泵的进出口法兰面或泵体加工平面作为测量基准

优先使用泵进出口法兰面（*为准确），也可使用泵壳水平结合面或底座加工平面。

2、测量工具：

框式水平仪（精度0.02mm/m或更高）；电子水平仪（推荐，精度更高）。

3、测量步骤：

安装前检查基础平整度，水平度偏差≤2mm/m（放置垫铁区域），将泵体初步固定后，在泵进出口法兰面放置水平仪，调整垫铁使水平仪气泡居中，误差控制在要求范围内，紧固地脚螺栓后再次复测，*水平度符合要求。

三、为什么水平度如此重要？

1、防止泵内部磨损加剧：

倾斜安装会导致柱塞与斜盘接触不均，加速局部磨损；

水平度超标会使泵运转阻力增大，降低效率，缩短使用寿命。

2、*变量控制机构正常工作：

PVH系列为恒压变量柱塞泵，水平度偏差会影响压力补偿器的敏感度和响应精度；

倾斜会导致控制油液流动不畅，造成压力波动增大（正常波动应≤±0.2MPa）。

3、避免振动与噪音问题：

水平度不良会引发泵组振动，严重时可能导致联轴器对中失效（要求径向≤0.02mm，轴向≤0.01mm）；

振动还会影响整个EH油系统稳定性，危及汽轮机*运行。

四、安装注意事项：

1、基础要求：

基础纵横中心线偏差≤10mm，标高偏差≤±10mm；

基础应具有足够刚度，能承受泵重量（约45kg）和运行振动。

2、安装流程：

基础检查 → 垫铁布置 → 泵体就位 → 初找平(水平度) → 联轴器对中 → *终找平 → 地脚螺栓紧固 → 复测水平度与对中 → 管道连接

3、其他关键要点：

此泵只能水平方向安装，安装后*泵轴与电机轴*对中，这对减少振动至关重要，管道连接时避免强力对口，防止泵体承受额外应力导致水平度变化。

            EH油主油泵PVH074R01AA10A250000002001AB010A的安装水平度要求为纵向≤0.1mm/m，横向≤0.2mm/m，必须使用精密水平仪在泵进出口法兰面测量。严格控制水平度是*泵长期稳定运行、减少磨损和振动的关键，也是EH油系统*可靠工作的基础。
