LVDT位移传感器HY-3-100-15-D使用与安装 高调门行程传感器

2024.09.27
阅读:143次

【LVDT位移传感器HY-3-100-15-D使用与安装  高调门行程传感器】

            LVDT位移传感器HY-3-100-15-D也称为高调门行程传感器。是一种高精度的位移测量设备,广泛应用于工业、科研和军事等多个领域。

            LVDT位移传感器HY-3-100-15-D使用与安装:

一、使用注意事项

1、精度与量程选择:由于传感器精度是额定相对误差,即*误差与满度输出之比,因此用户若要求*误差小,除了选择高精度传感器外,还需注意传感器量程大小。在满足行程需求的前提下,应尽量选用较短行程的传感器,以提高测量精度。

2、安装方向:LVDT位移传感器的安装与方向无关,可以任意方向安装。但应*传感器在安装过程中保持水平或垂直状态,以避免因安装不当导致的测量误差。

3、环境要求:传感器应避免与导磁体或金属接近,一般两者距离应保持在20mm以上。同时,传感器也不要与强磁场或强电流导体接近,以免受到干扰。固定传感器时,*好卡在传感器两端非工作区域,且卡子应使用非导磁材料或塑料。

4、电源与信号线:安装点调整点之间(即传感器与激励电源之间)的距离不要超过100米。如果距离过长,建议采用直流位移传感器或采取其他措施以*信号传输的稳定性。

5、铁芯运动要求:铁芯应按直线方向运动,避免弧状运动或碰撞管壁。虽然铁芯碰管壁在理论上对精度无甚妨碍(因为铁芯位移仅在轴线方向变化起作用,径向运动输出电压不变),但长期碰撞可能导致传感器内部磨损或损坏。因此,应*铁芯运动自如且不与内壁接触。

二、安装步骤:

1、选择安装位置:根据测量需求选择合适的安装位置,*传感器能够准确测量目标物体的位移。

2、固定支架:使用厂家提供的支架或自制非金属材料支架将传感器固定在安装位置上。支架应牢固可靠,以*传感器在测量过程中不会晃动或移位。

3、连接电源与信号线:将传感器的激励线连接到测量设备的激励端口,信号线连接到测量设备的输入端口。*所有连接牢固可靠,避免接线松动或接触不良。

4、调整传感器位置:根据需要调整传感器的位置,使铁芯能够按照直线方向自由移动且不与内壁接触。同时,*传感器与被测物体之间的距离适当,以避免因距离过近或过远导致的测量误差。

进行功能测试:

5、在安装完成后,进行一次简单的功能测试以*传感器能够正常工作并准确测量位移。如有异常应及时检查并排除故障。

          通过以上步骤可以*LVDT位移传感器HY-3-100-15-D的正确安装和使用,从而获得准确可靠的测量结果。

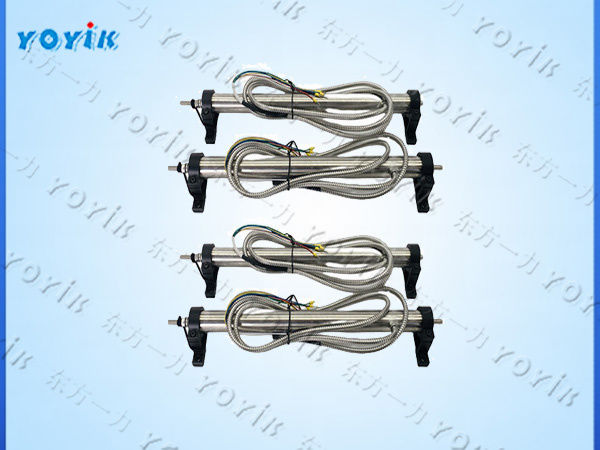

LVDT位移传感器HY-3-100-15-D

       位移传感器品牌Brand:东方一力/YOYIK/DFA。
