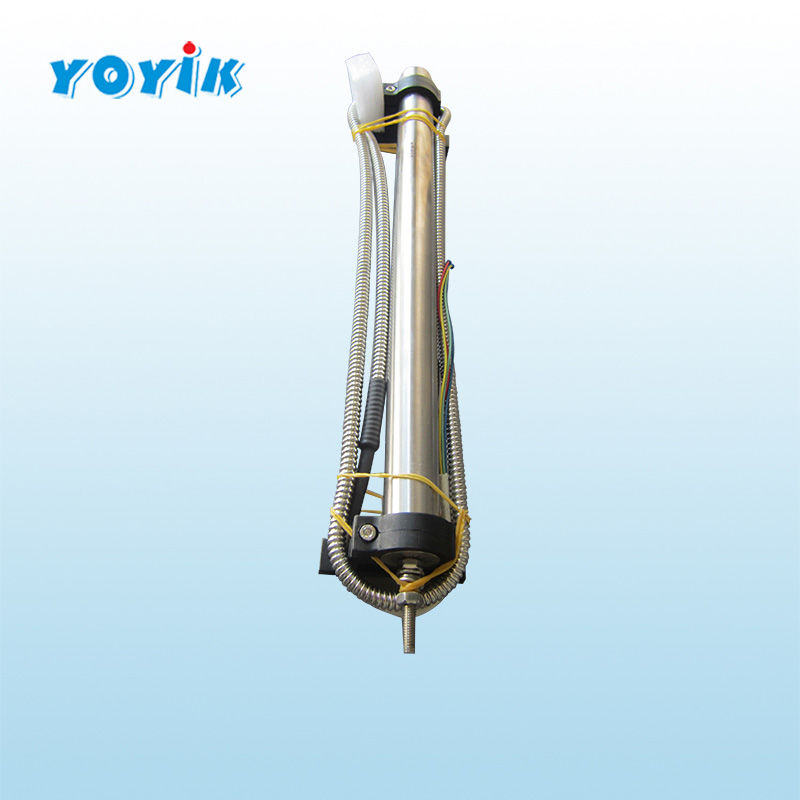

【 位移传感器ZD-10000TDB的工作原理 油动机行程传感器LVDT的作用】

        位移传感器ZD-10000TDB属于六线制油动机行程传感器，位移传感器的工作原理是铁芯可移动的变压器，传感器由3组线圈组成，初级线圈1组，引出线为棕、黄；次级线圈2组，一组引出线为黑、绿，另一组引出线为蓝、红。LVDT位移传感器ZD-10000TDB也称差动变压器式位移传感器，把绿线跟蓝线连接作为差动输出。

       ZD-10000TDB位移传感器LVDT的作用是用于测量油动机行程的位移量，行程传感器就地指示视野大，远传指示为数字显示，清晰直观,抗干扰能力强，线性好，结构简单，不易损坏，能长期连续使用，可用于汽轮机汽缸膨胀，阀位开度位移测量。

      ZD-10000TDB动机行程传感器技术指标：

1、量程范围：0～500mm。

2、非线性度： 不大于 0.25% F·S 。

3、初级阻抗： 不小于 500Ω（振荡频率为 3kHz）。

4、工作温度： -40゜C～+210゜C。

5、温漂系数： 小于 0.03% F·S /゜C。

6、激励电压： 3Vrms(1～5Vrms)。

7、引出线：六根特氟隆绝缘护套线，外有不锈钢护套软管。

8、激励频率： 2.5kHz(400Hz～5kHz)。

9、耐受振动： 20g(可达 2kHz)。
